超声波焊接需要达到水密气密的必要条件

2019-04-24 10:13浏览数:401

我们要求超声波焊接机在焊接产品要达到达到水、气密的密封性时,定位与超声波导熔线是成败的重要关键,所以在产品设计时的考虑,如:定位、材质、肉厚与超声波导熔线的对应比 例有绝对的关系。在一般水、气密的要求,导熔线高度应在0.5~0.8m/m之范围(视产品肉厚而定),如低于0.5m/m以下,要达到水气密的功能,除非定位设定要非常标准,而且肉厚有5m/m以上,否则效果不佳。

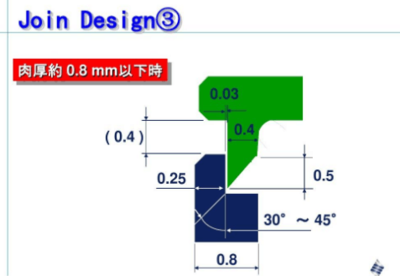

一般要求水气密的产品其定位与超声波导熔线的方式如下:

斜切式:适合水密性及大型产品之熔接,接触面角度=45°,x=w/2,d=0.3~0.8mm为佳

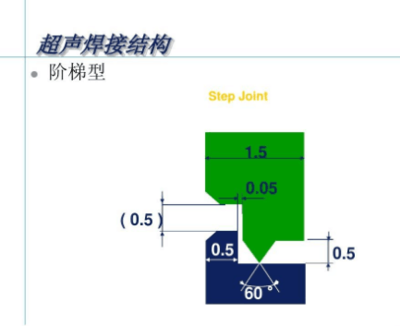

阶梯尖式:适合水密性及防止外凸或龟裂之方法,接触面的角度=45°,x=w/2,d=0.3~0.8mm为佳。

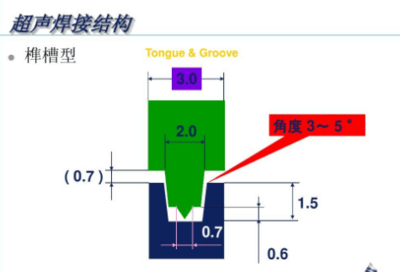

峰谷尖式:适合水密性且高强度熔接,d=0.3~0.6mm内侧接触面之高度h依形状大小而有变化,但h约在1~2mm左右以上三种为水气密超声波导熔线设计法。

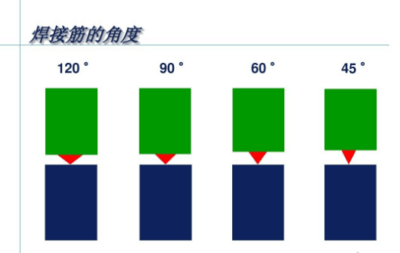

   超声波焊接线水密气密超声波焊接线阶梯型超声波线超声波线的角度


熔接条件不当的因素:
产品实施无法达到水、气密,除了超音波导熔线、治具定位、产品本身定位等因素外,超声波设定的条件也是一项主因。我们在此更深入探讨引响水气密的另一原因(熔接条件),在我们实施超声波焊接作业时,求效率求快是最基本目标,但往往也忽略了其求效率的要领。


我们将从下面二个条件来探讨:

1、下降速度、缓冲太快:此一形成的速度,使动态压力加上重力加速度将把超声波导熔线压扁,使导熔线无法发挥导熔的作用,形成假相熔接。

2、熔接时间过长:塑料产品因接收过长时间的热能,不仅使塑料材质熔化,更进而造成塑料组织焦化现象,产生砂孔,水或气即由此砂孔渗透而出。这是一般生产技术者最不易发现之处。

焊接产品要达到想到的水、气密的密封性时一定要按以上的要求严格执行。
