更换超声波模具的方法步骤

作者:李工网址:http://www.20khz.cn浏览数:1052

  超声波焊接机在焊接塑料制品时,它优势在于可以一机多模,不同形状的产品通过更换超音波模具就可以在同一台设备上使用,节约了企业的成本、提高了企业的效益。超音波模具对产品焊接的美观度起到了很重要的作用。企业的这一批产品做完了要换另一新产品、更换新产品的超声波模具。

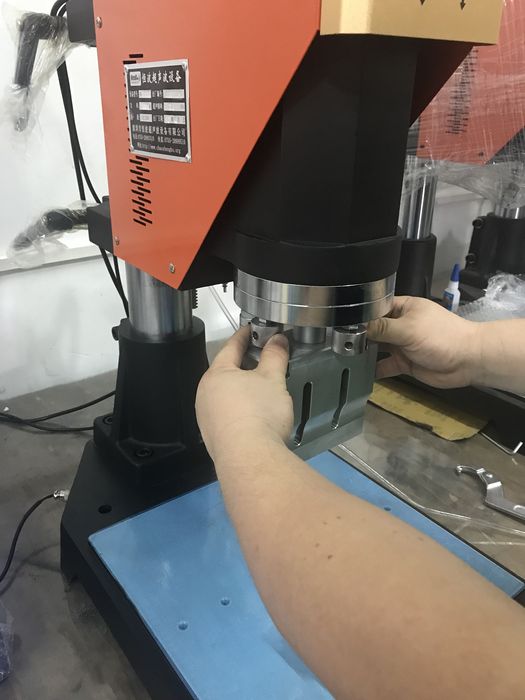

锁紧超声波模具

安装模具需要注意:对准螺牙,不可扭偏,以免损坏螺牙;   保证接触面清洁,必要时用细砂纸研磨模具与超声波变幅杆的基础面;3一定要扭紧

固定水平调节螺丝

松开四个水平调节螺丝,把模具调至方便操作的方向

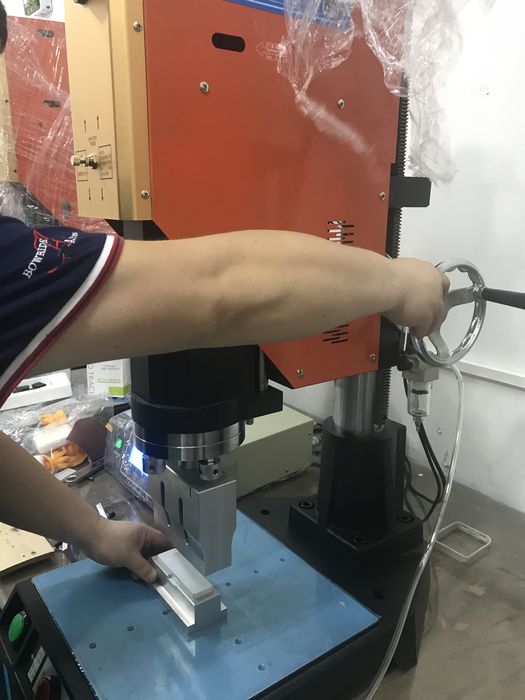

调节机身高度

手动状态,使焊头下降,松开左侧两个锁紧手柄,转动右侧升降手轮,使上下模紧密的接触,然后锁紧四个水平调节螺丝,并按上升按钮,使焊头上升

对准上下模具

转动手轮,,使机身再下降5-10mm,并锁紧手柄;然后手动状态,使焊头下降,再次检查上下模的吻合情况;

再次调节上下模具水平度

确定水平OK,锁紧四个水平螺丝;

固定下模

用压板固定底模;


更换超声波模具的方法步骤

1:打开超声波塑料焊接机的电源,保持一定的气压。

2:利用扳手松开原有的超声波模具,装上新的超声波模具,调节好超声波焊头的平衡。

3:接通超声波机的电源,打开启动按钮等待五秒,关闭电源,紧接着按下控制器上的音波检测按钮,听到超声波机发出超声(声音应该是清脆,无沙哑和多余噪音),如果声音沙哑或尖叫,必须检查超音波模具是否有破裂或有松动,并采取对策。

4:松动开机架后面的两个紧固把手,根据产品高度来定将机器头向上摇到一定高度。

5:关闭气源。

6:将需要焊接的产品放在超声波底模上,并保证合模。

7:拉下整个模具发振筒,使上模靠近底模,摇动机头升降器,使上模压合到产品上,并保持产品与上下模具吻合。

8:将气压加到0.1mpa,选择开关拨到手动,按下两个绿色启动按钮,使超音波模具下降,并压住产品。

9:摇动升降器,使限位螺丝和发振筒保持1MM距离。

10:拧紧机架紧固把手,固定好底模,按下红色急停按钮,使机头上升。

11:选择开关波动自动,调整好产品的焊接参数、时间,准备生产。
